AES-EBSD 俄歇电子能谱仪 —— 纳米真空互联实验站设备介绍第25期

  • 时间:2023-12-04 10:42:58
  • 675

  • 纳米真空互联实验站设备介绍之

    AES-EBSD


    01

    设备简介




    设备品牌:PHI710


    设备功能特点:

    1. 表面元素测试:在SEM成像下进行表面元素分析,可进行微区定点采谱、线扫描、面扫描和深度剖析(Ar+刻蚀);

    2. 晶体取向测试:配备EBSD探头,解析晶体结构。


    02

    真空互联特色

    设备与生长设备互联,可以避免外界杂质、空气、水对材料表面的形貌和元素的影响;与测试/工艺设备互联应用,可以结合多台设备对样品形貌、元素分布与比例、晶体结构解析等综合分析。


    03

    关键性能参数

    同轴筒镜式能量分析器(CMA)和电子枪同轴设计,可提供最全面的俄歇分析能力。

    AES测试元素:Li~U

    分析深度:5 nm

    二次电子成像空间分辨率:<3 nm

    AES空间分辨率:<8 nm

    配备氩离子枪,可进行中和荷电和深度剖析测试;

    EBSD可提供晶体材料物相、晶粒尺寸、晶体取向、晶界、织构和再结晶分析等。


    04

    设备案例

    1.     AES的采谱、线扫、面扫和深度剖析(测试表面元素,测试深度5 nm

    (1)采谱进行器件失效分析(SEM成像确定异常位置,定点分析元素组成和比例)


    图1 器件失效样品的微区表面分析

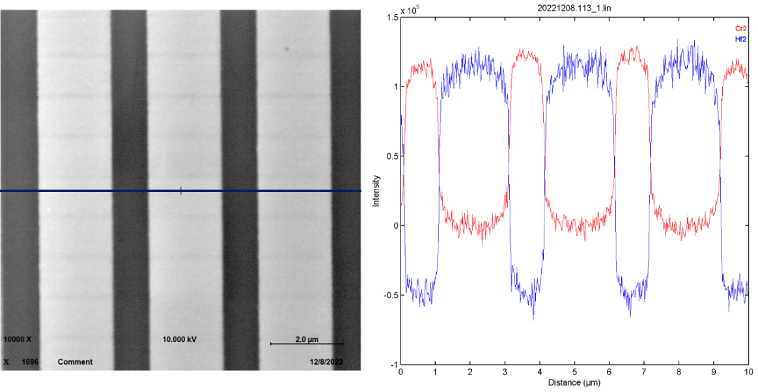

    (2)表面元素的线分布(样品是区域选择性原子层沉积制备的Cr/Hf薄膜,厚5~20 nm


    图2 区域选择性原子层沉积样品的表面元素线分布


    3)表面元素的面分布(样品是区域选择性原子层沉积制备的Cr/Hf薄膜,厚5~20 nm


    图3 区域选择性原子层沉积样品的表面元素面分布


    4)深度剖析(获得多层结构膜层中元素的深度分布)


    图4 印刷涂层金属多层膜结构的深度剖析


    1. 2.     EBSD解析晶体结构

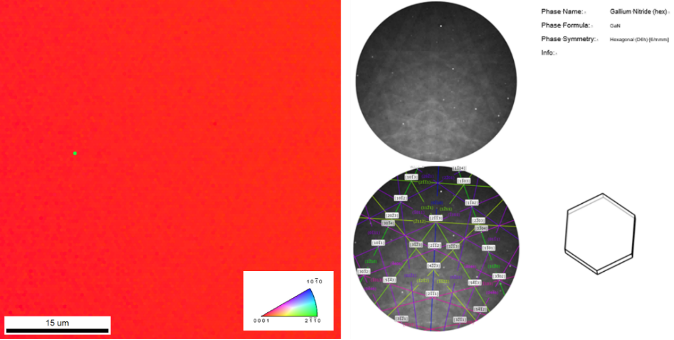

    1GaN晶体结构解析(结果表明样品是0001单晶,同时可用菊池花样表明具体的晶格取向,精确到具体晶面指数和欧拉角)


    图5 GaN的EBSD测试


    2EBSD测试孪晶(测试表明:样品是Ni单晶,且出现面内孪晶。)


    图6 Ni薄膜的EBSD测试

    结果发表于J Mater Sci (2021) 56:3220–322


    05

    制样要求

    样品表面平整,导电性良好;

    样品不含腐蚀性、毒性和放射性物质;

    样品干燥,不含结晶水;

    样品无磁性;

    样品不含挥发性物质;

    样品尺寸小于10 mm*10 mm,样品高度小于5 mm;

    EBSD测试,请提前联系设备管理老师沟通样品制备。
